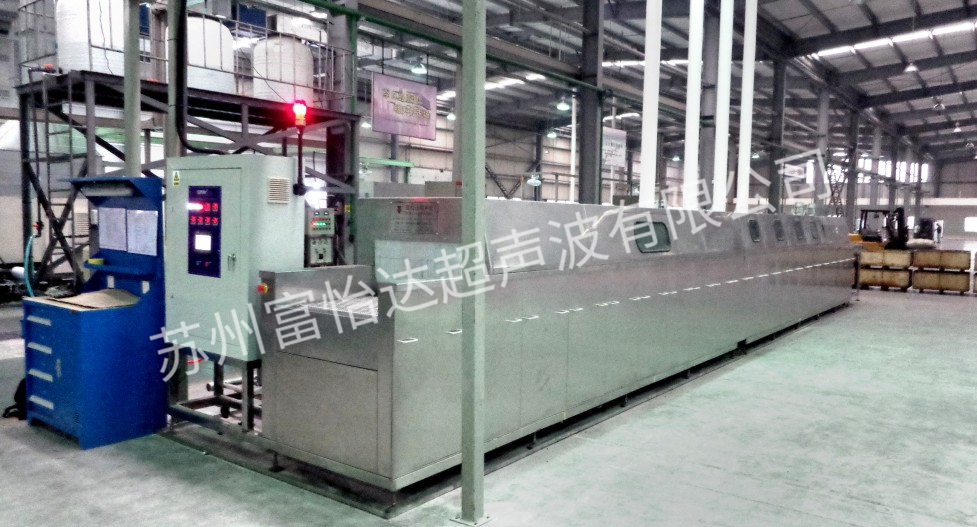

FWA-6090TPC通過式超聲波噴淋清洗機

首頁 > 清洗裝備應用案例 > FWA-6090TPC通過式超聲波噴淋清洗機

清洗對象：汽車發動機法蘭軸最終清洗
清洗流程：上料→超聲波清洗→噴淋清洗→噴淋漂洗→噴淋防銹→壓縮空氣切水→熱風烘干→下料（清洗介質：水基）
典型用戶：萬向集團-江蘇森威精鍛有限公司（3臺）長春市美科汽車零部件有限公司

詳細參數

一、清洗機要求
1. 使用水溶性清洗劑
2. 設備產能不低于每小時400件
3. 機器可通過高度不低于250mm，寬度650mm,具體適用于：奧迪Q3、吉利華晨法蘭，具體圖號：01z_525_355、01z_525_356、M0012689、M0012710、M0014262、M0014298
4. 配置有收料臺，料滿無人收料時機器能自動報警，無人放料時，機器也能逐步停止運轉
5. 操作高度控制在800-950范圍間
6. 網帶最小承載50KG/M，穿桿直徑最小不能小于10mm，網帶速度可以調節，網帶被卡住時能有保護裝置斷開傳動
7. 觸摸屏必須設置有中文菜單
8. 進排水須采用304不銹鋼材料，管道和機器所有部位不能有漏水現象
9. 機器底盤，機架，內槽和門板須采用不銹鋼材料更為耐用
10.機器須配有抽風裝置，抽風管道須采用304不銹鋼，以確保使用壽命
11.所有外露的電線必須有護套保護，控制電路采用DC24V安全電壓，加熱管接頭等不能外露必須有保護罩
12.所有故障能有中文顯示故障現象并提示可能的故障原因
13.清洗腔內外帶下部要設計成便于清潔的方式，主要清洗部位應設置有觀察窗
14. 法蘭軸放置在網帶上不能有打滑現象，避免磕碰

二、工藝要求
工藝要求：進料-超聲清洗-噴淋漂洗-噴淋漂洗-防銹-切水-熱風烘干-冷卻-出料

1. 工藝條件：

序號	工序內容	規格	介質	循環	溫度	加熱	過濾
1.	超聲清洗	頻率28KHz	純水+洗劑	是	50℃～60℃	3KW+6KW	有
2.	噴淋清洗	泵壓力5bar	純水+防銹劑	是	40℃～50℃	9KW	有
3.	噴淋清洗	泵壓力5bar	純水+防銹劑	是	40℃～50℃	9KW	有
4.	防銹清洗	泵壓力5bar	純水+防銹劑	是	50℃～60℃	9KW	有
5．	高壓風切		高壓風泵	/	/	/	/
6.	高壓風切	10HP風機	高壓風泵	/	/	/	有
7.	熱風干燥		熱風	是	80℃～130℃	24KW	/
8.	抽氣		不銹鋼管道

2. 超聲清洗主槽和儲槽分別設有加熱器并能控制溫度
3. 因?yàn)椴捎貌煌幕瘜W(xué)品，每道工序間必須嚴格禁止串水現象
4. 超聲波清洗頻率為28KHZ
5. 漂洗泵壓力不低于4bar
6. 考慮到工廠壓縮空氣供應不足，機器除配置一道壓縮空氣吹水工位，還需要配置一道高壓風泵吹水，風泵功率10HP
7. 考慮產能的擴展性，凈烘干段長度應不低于1.6米，風機不少于兩臺
8. 漂洗儲槽和防銹儲槽容積應不低于200升
