典型用戶：記憶儲存科技（東莞）有限公司

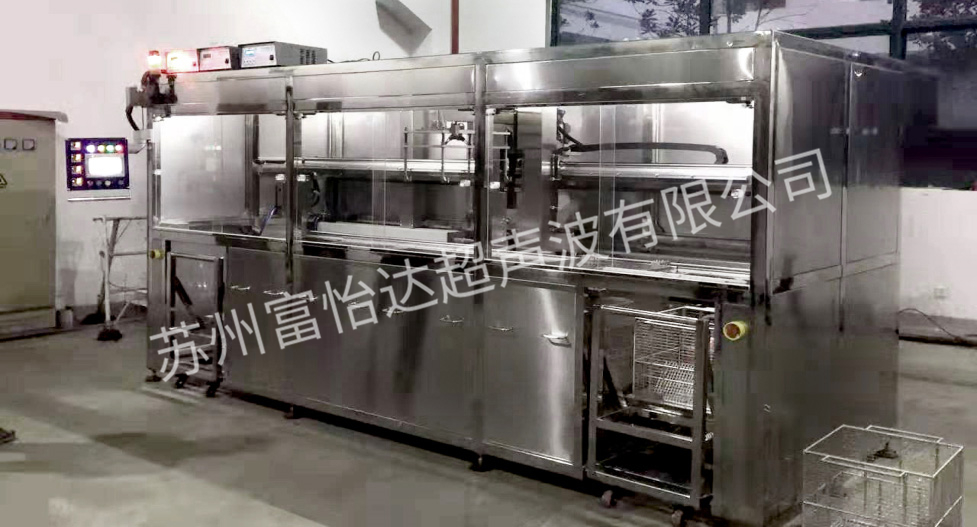

1. 設備型號名稱：AERO 320 超聲波清洗機
2. 清洗對象:
A. Ring 不銹鋼晶圓環
B. Cassette 鋁合金晶片盒
C. Magazine 鋁合金治具框：規格244*82.5*127mm,重量0.4KG
D. Tray 塑料托盤
|
序 號 |
工序方法 |
清洗方式 |
清洗時間 |
清洗液 |
加熱功率 |
使用溫度 |
過濾精度 |
缸蓋 |
|
1 |
推車進料 |
|
|
|
|
|
|
|
|
2 |
超聲波清洗 （壓縮空氣鼓泡） |
34-68KHZ/1.5W |
8-10 min |
清洗劑 |
6KW |
40-60℃ |
5μ |
平移式 |
|
3 |
超聲波漂洗 （壓縮空氣鼓泡） |
40-80KHZ/1.5W |
8-10 min |
純水 |
6KW |
40-60℃ |
1μ |
|
|
4 |
超聲波漂洗 （壓縮空氣鼓泡） |
40-80KHZ/1.5W |
8-10 min |
純水 |
6KW |
40-60℃ |
1μ |
|
|
5 |
熱風干燥 |
熱風 |
8-10 min |
|
9KW |
90-120℃ |
|
平移式 |
|
6 |
推車出料 |
|
|
|
|
|
|
|
3. 清洗工藝:進料→超聲波清洗（40Khz）→超聲波漂洗(40Khz)→熱風循環烘干→出料
4. 清洗工裝
4．1 設備配有規格為:430×430×400mm的清洗外框架5只，采用￠10mm不銹鋼元棒焊接制作。Magazine、Cassette型產品直接裝載到清洗外框架中清洗，其中B產品可裝載2件/籃，C型產品可裝載8件/籃。
4．2 Ring、Tray型產品需另外制作專用治具裝載產品再放入清洗外框架上清洗。治具裝載量為：Ring型產品不低于20只/框，Tray型產品不低于30片/框。治具數量：Ring三種規格各3只，Tray治具3只。
