清洗對象：軸類、盤類、薄環、缸體等部件
1.

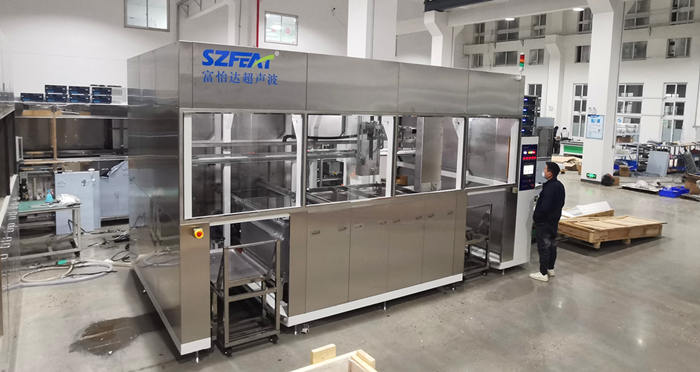

設備型號名稱：FWA-3160TDK全自動超聲波清洗機
2.
清洗對象:
2．1清洗目的：用于軸類、盤類、薄環、缸體等部件清洗；
2．2 產品材質：鋼鐵件，
序 號
工序方法
清洗方式
清洗時間
清洗液
加熱功率
使用溫度
過濾精度
IN
推車進料
1
超聲波漂洗
28KHZ/4.8W
5-8min
清洗劑
12KW
30-40℃
20μ
2
超聲波漂洗
40KHZ/4.8W
5-8 min
清洗劑
12KW
30-40℃
20μ
3
熱風干燥
熱風
5-8 min
18KW
50-60℃
OUT
推車出料
3.
清洗工藝:進料→超聲波清洗（28Khz）→超聲波漂洗(40Khz)→熱風循環烘干→出料
4.
清洗工裝
4．1 設備配有規格為:1000×500×300mm的清洗外框架10只，采用￠12mm不銹鋼元棒焊接制作。可裝載產品150KG/籃。籃子內部配有防撞條，防止工件磕傷。
4．2 清洗節拍：5-8min/籃
4．3 清洗要求：
5. 設備結構組成
5.1 結構組成：
5.1.1 二個配置40kHZ中超聲波的獨立循環漂洗槽。
5.1.2 一套用于干燥零件的熱風循環干燥槽。
5.1.3 上下料推車
5.1.4 該清洗系統的工裝籃PLC全自動起吊及傳送系統
該裝置由單臂機械手通過PLC編程控制橫向電機輸送機構和縱向升降電機輸送機構進行工件的清洗及傳送。
5.1.5 一個電氣控制中心
該電氣控制由電氣組件單元及液晶觸摸屏顯示操作界面組成，該界面全面顯示該清洗系統各項技術參數及系統功能。
5.1.6 系統清洗設備由不銹鋼管路、泵、電磁閥、循環過濾、加熱裝置等機體組件裝置。配可視全封閉及排風系統，可視移門、報警系統。
5.2 主要技術參數：
5.2.1 主機外型尺寸: 約4200×2390×2500mm，
整機占地約：5200×3400mm
5.2.2 超聲波功率: 9.6KW
5.2.3 超聲波頻率: 28KHZ、40KHZ中頻段式
5.2.4 循環泵功率: 2×375W
5.2.5 機械臂提升氣缸：SMC
5.2.6 機械臂橫移電機功率：1/2HP
5.2.7 額定加熱電功率： 約52KW
5.2.8整機額定電功率: 約 65KW.
5.2.9電源: 380VAC±10%, 3p4w, 50HZ.
6. 清洗過程概述：全過程用可編過程控制器（PLC）控制。
6.1 人工裝籃，放在進料臺上，接觸感應開關定位；
6.2 機器接到信號，機械臂橫移至進料臺上，下降吊起洗籃送入超聲波清洗槽內依次進行清洗；
6.3 機械臂升起（工件留在槽中進行清洗時間可調），依次橫移至最后一槽位置，下降吊起洗籃送入下料臺上，人工卸料。
6.4機械臂將2槽籃吊入3槽，1槽籃吊入2槽，如此循環，直至停機結束。
